Drehmoment ableiten – mit den StĂŒtzadaptern von Rohloff
Bei allen Getriebenaben versucht sich die Achse beim Fahren zu drehen. Beim Fahren in einem untersetzten Gang (1-10) will die Achse rĂŒckwĂ€rts drehen. Beim Fahren mit einem ĂŒbersetzten Gang (12-14) will die Achse vorwĂ€rts drehen. Das Drehmoment, mit welchem die Achse versucht sich zu verdrehen, wird als StĂŒtzmoment bezeichnet. Die GröĂe des StĂŒtzmomentes hĂ€ngt von der Last und dem eingelegten Gang ab und muss durch eine entsprechende Verdrehsicherung am Rahmen abgefangen werden. Bei der einfachen Dreigangnabe genĂŒgt eine flach gefrĂ€ste Achse in den Ausfallenden. Bei einer Hochleistungsgetriebenabe wie der Rohloff Speedhub 500/14 muss wegen der groĂen Ăbersetzungsbandbreite die AbstĂŒtzung wesentlich stabiler erfolgen.
Um das Drehmoment der Speedhub auf den Rahmen abzuleiten, braucht es StĂŒtzadapter und eine dazu passende Achsplatte.
Technische Daten:Material Adapter:AluminiumMaterial Schrauben:StahlBremsscheibengröĂe:180 mmAusfĂŒhrungen:HR IS auf PM:
Befestigungsstandard Rahmen: Internationaler StandardBefestigungsstandard Bremssattel: PostmountKompatibilitĂ€t: 135 mm, 142 mm, 148 mm, 170 mm, 177 mm EinbaumaĂTyp: Monkey BoneHerstellernummer: 8554
PM auf PM:
Befestigungsstandard Rahmen: Postmount 6″Befestigungsstandard Bremssattel: PostmountAufbauhöhe: 20 mmKompatibilitĂ€t: 135 mm, 142 mm, 148 mm, 170 mm, 177 mm EinbaumaĂTyp: PM BoneHerstellernummer: 8555Technologien:Monkey Bone

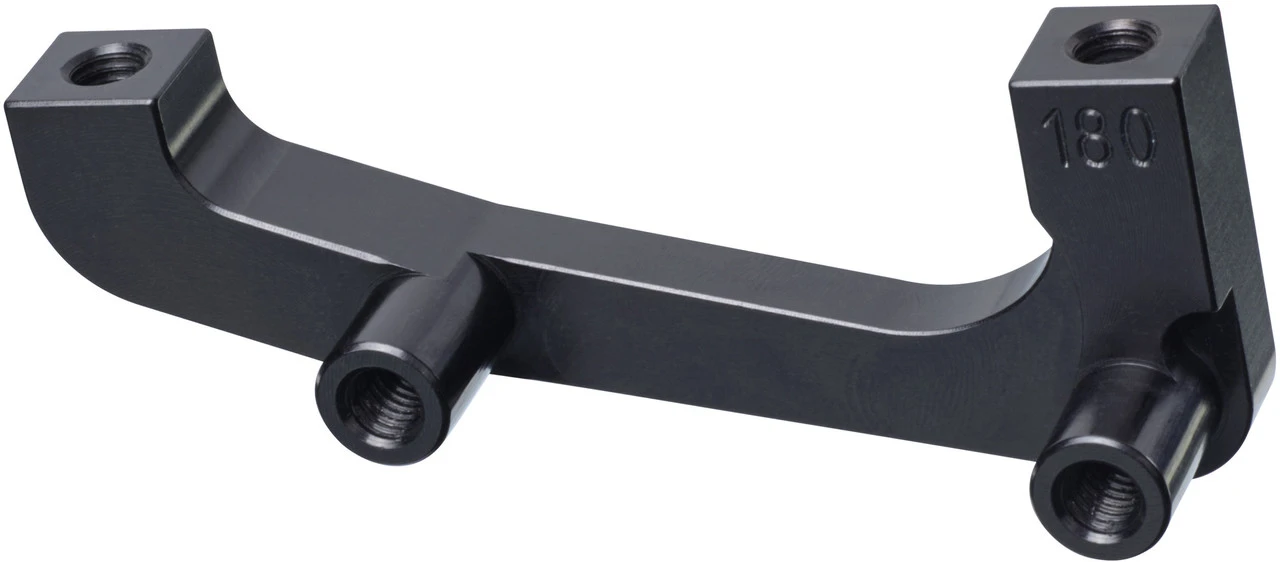

Der Monkey Bone ist ein Adapter, um das StĂŒtzmoment fĂŒr die Rohloff Speedhub 500/14 direkt auf den Rahmen abzuleiten. Um den Monkey Bone nutzen zu können, brauchst Du eine Speedhub 500/14 ausgestattet mit einer OEM2-Achsplatte (TS oder CC), einen Rahmen mit International Standard (IS) fĂŒr Scheibenbremsaufnahme sowie einen Post Mount Scheibenbremssattel (PM). Der Monkey Bone ist nicht kompatibel mit IS Bremssattel (siehe Speedbone) oder Rahmen mit integrierter/direkter Post Mount Aufnahme (siehe PM Bone).
Der Monkey Bone (IS-PM Adapter) wird von innen an die Befestigungsösen (an der Sitzstrebe) aufgesetzt und mit dem PM Bremszylinder verschraubt (Drehmomentangabe des Bremsenherstellers beachten). Nicht kompatibel wenn sich die Befestigungsösen an der Kettenstrebe befinden!
FĂŒr die sichere OEM2 Montage mit Rohloff Monkey Bone mĂŒssen die Befestigungsösen der Bremszylinderaufnahme mit dem Ausfallende aus einem StĂŒck gefertigt sein, dem internationalen Standard (IS 1999/2000) entsprechen und die MaterialstĂ€rke von Ausfallenden und Befestigungsösen darf 6 mm nicht unterschreiten.
Der Monkey Bone darf nicht (mit CC/TS Achse) an Rahmen verwendet werden, wo sich der Befestigungspunkt der Bremsaufnahme (IS 2000) vor der parallelen/senkrechten Linie durch Achse/Ausfallende befindet. In den niedrigen/kleinen GĂ€ngen der Speedhub 500/14 wirken sehr hohe KrĂ€fte (bis zu 98 % der ĂŒber die Kurbel eingeleiteten Kraft), die möglicherweise dazu fĂŒhren können, dass die Achse aus dem Ausfallende gedreht werden könnte.

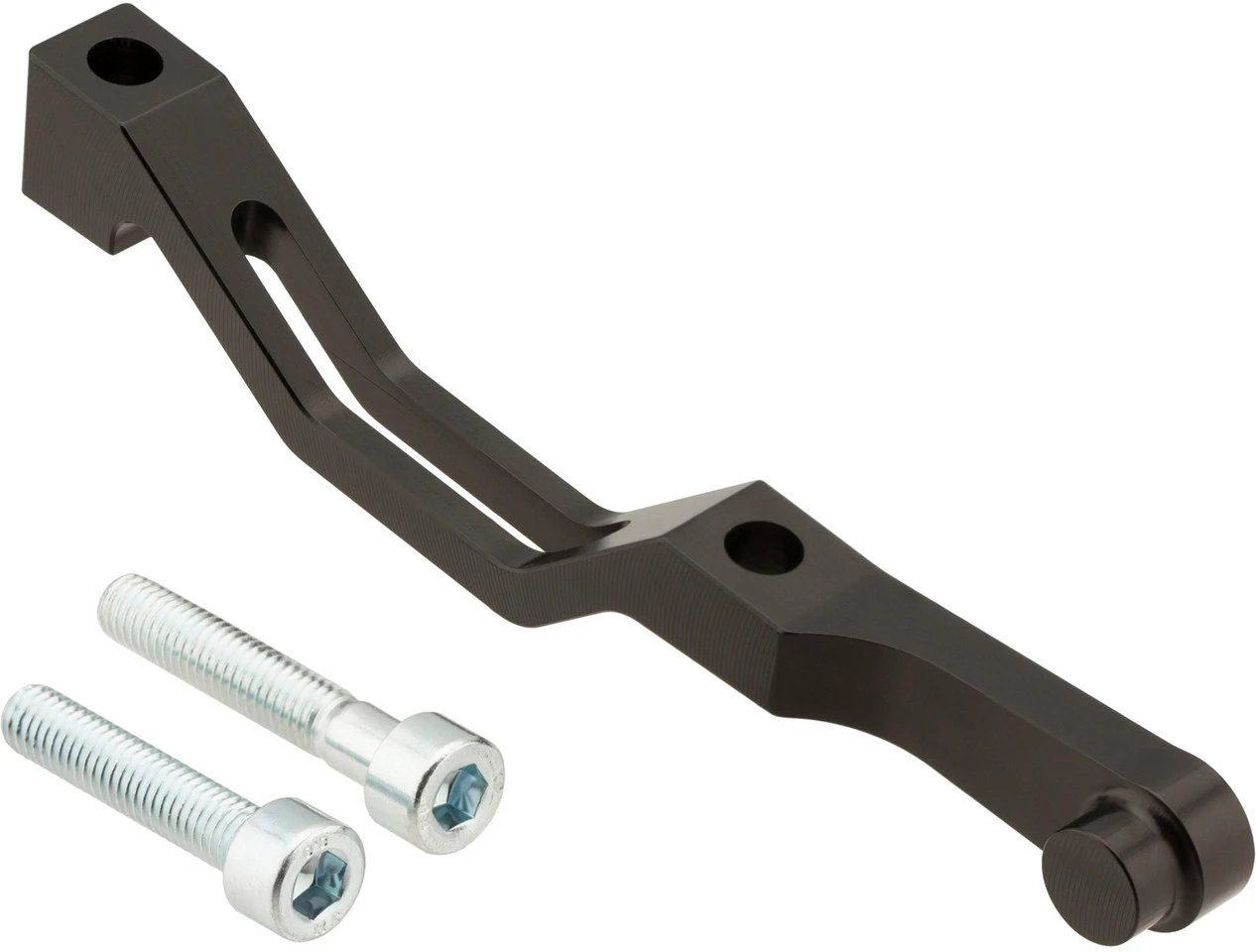

PM Bone
Die Rohloff PM Achsplatte ermöglicht in Kombination mit dem PM Bone eine Montage an 135 mm, 142 mm, 148 mm, 170 mm oder 177 mm Rahmen mit Scheibenbremsaufnahme nach Post Mount Direkt Standard. Hierbei werden die Befestigungspunkte fĂŒr den Bremszylinder der Post Mount Direkt Scheibenbremsaufnahme (entweder an der Sitz- oder an der Kettenstrebe) fĂŒr die DrehmomentabstĂŒtzung mit dem PM Bone verwendet. Auf die Befestigungspunkte der Scheibenbremsaufnahme ist der Rohloff PM Bone zu montieren. Dieser wirkt wie ein Adapter und verĂ€ndert somit die erforderliche BremsscheibengröĂe auf einen gröĂeren Durchmesser. Eine Montage bei 5″ oder 8″ Bremsaufnahmen ist somit nicht möglich.
FĂŒr die sichere Montage von PM Achsplatte und PM Bone mĂŒssen folgende Bedingungen eingehalten werden: Die Rohloff PM Achsplatte muss am Rahmen, im Bereich der Achsplatte (R20 / 40 mm) plan anliegen und darf nicht mit anderen Rahmenteilen (z. B. SchweiĂnaht) kollidieren. Nur dann ist eine störungsfreie Montage von PM Achsplatte und PM Bone möglich.
Möglich ist auch eine Montage an Rahmen mit IS Scheibenbremsaufnahme an der Kettenstrebe. An die Befestigungspunkte der IS Scheibenbremsaufnahme wird zunÀchst ein IS-PM Adapter montiert. Auf diesen IS-PM Adapter kann dann der Rohloff PM Bone geschraubt werden.
Warnhinweise:
Die OEM2 Montage ist nur an Fahrradrahmen erlaubt, die vom Rahmenhersteller dafĂŒr freigegeben wurden. Ohne Freigabe des Rahmenherstellers erfolgt der Einsatz dieser Montagevariante auf eigene Gefahr.Die Verwendung des PM Bone sowie der PM Achsplatte ist nicht fĂŒr den Tandemeinsatz getestet und daher nicht dafĂŒr freigegeben!Lieferumfang:1 x Scheibenbremsadapter / StĂŒtzadapter Rohloff 180 mm2 x Schraube (nur bei PM auf PM)
